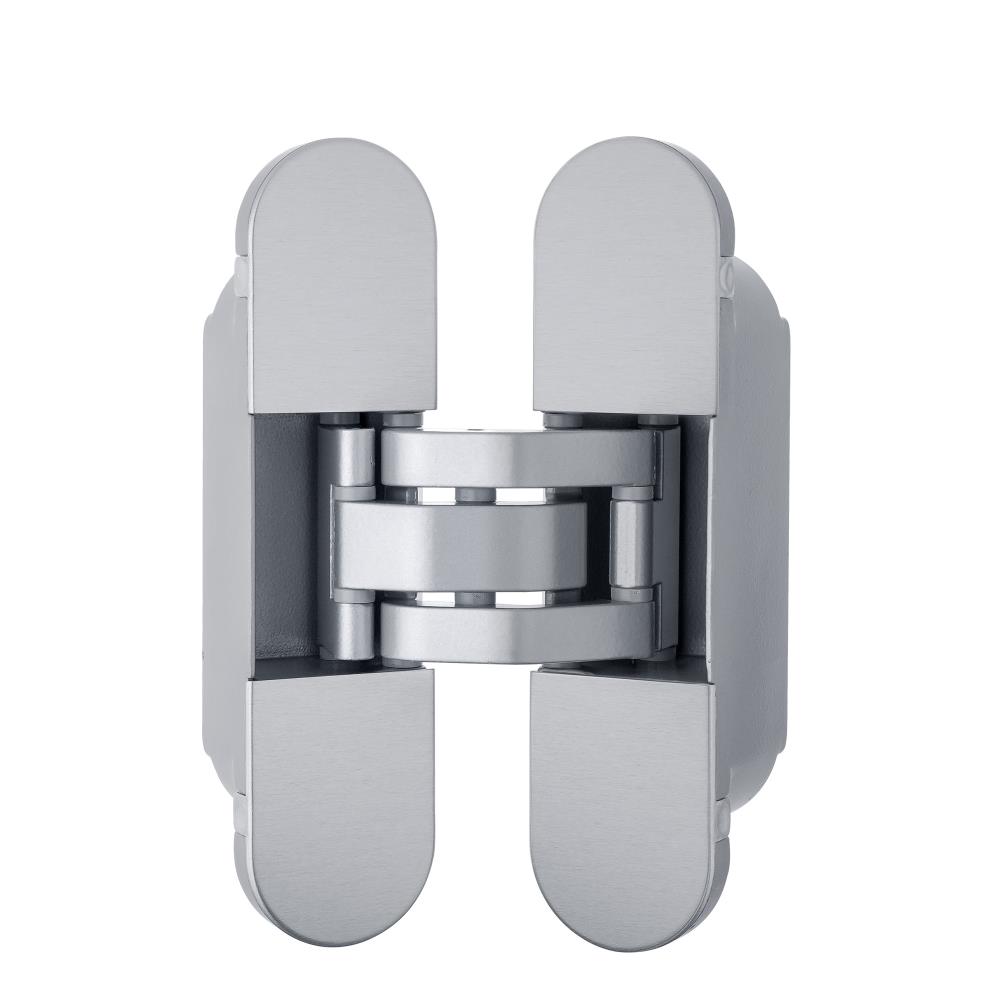

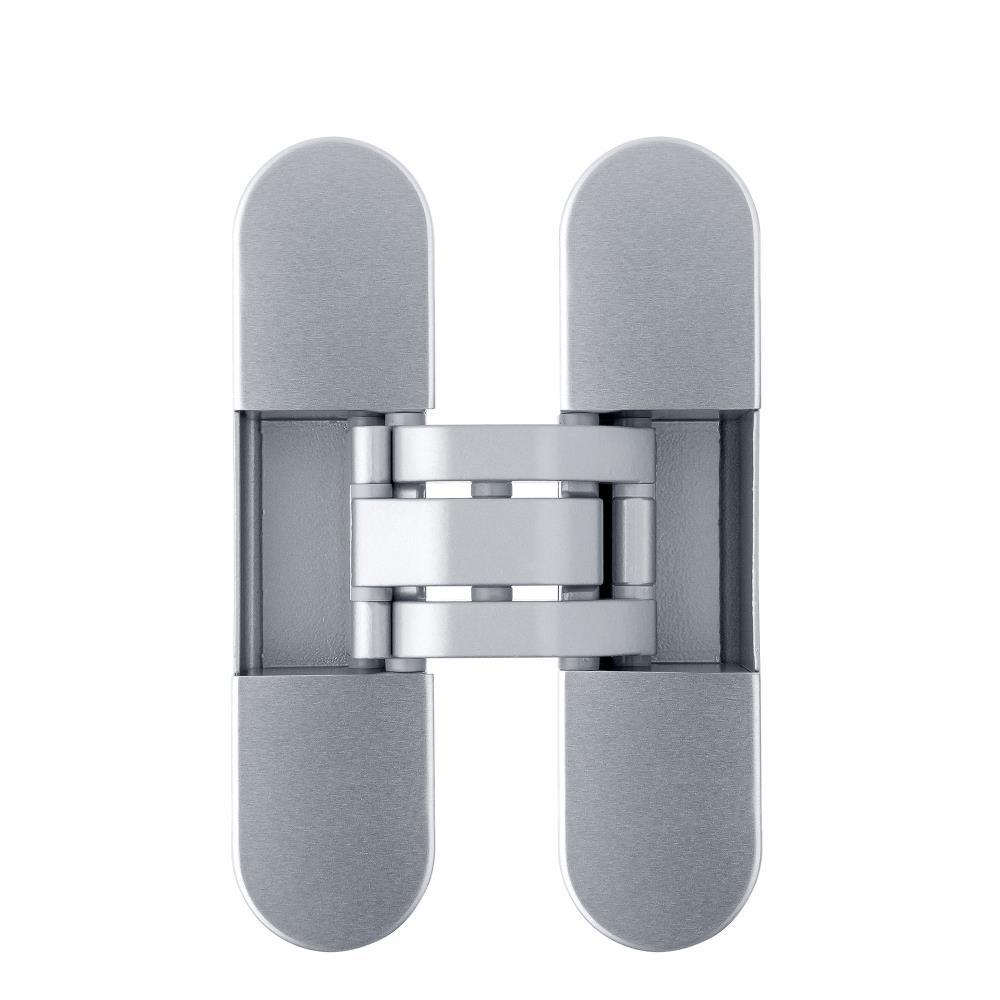

لولا مخفی 60 کیلویی اوتلاو مدل IN300120V702 نقره ای

OTLAV IN300120V702 INVISACTA 3D adjustable concealed hinge

1733

ارسال رایگان ارسال رایگان سفارش

برای سفارش های کوچک و بالای ۲ میلیون تومان (از طریق پست)

ارسال رایگان
قیمت : 1,850,000
تعداد :
رنگ :

موجود در انبار و آماده ارسال

امکان تحویل سریع برای تهران

تحویل بعد از روز برای شهرستان

IN300-concealed-hinge-Otlav-Banner-01

  CE-marking-European-Community-Otlav-Icon-01      Fireproof-Otlav-Icon-01


لولا مخفی IN300 اوتلاو از محصولات سِری INVISACTA این برند ایتالیایی بوده که در رنگ های نقره ای ، مشکی و طلایی تولید می شود و به دلیل نسوز بودن می توان از آن برای درب های ضد حریق نیز استفاده کرد. این لولا قابلیت تنظیم در 3 جهت محورهای X ، Y و Z را دارد و به همین دلیل نصب و رگلاژ نهایی آن به راحتی و به سرعت قابل انجام است.
لولا مخفی سِری IN300 بر روی درب ها و چهارچوب های تخت ساخته شده از جنس چوب و آلومینیوم قابل استفاده است و برای نصب در چهارچوب ، تنها به یک شیار با عمق 21 میلی متر نیاز دارد. این مدل لولا دارای زاویه بازشو 180 درجه است و با سیستم های آرامبند درب نیز سازگاری دارد.
بدنه لولا مخفی IN300 اوتلاو از جنس آلیاژ زاماک ساخته می شود و به همین جهت از مقاومت بسیار بالایی در شرایط تحت فشار برخوردارست. وزن درب در استاندارد تعریف شده برای این مدل در صورت استفاده از 2 عدد لولا 60 کیلوگرم است.  این لولا درای کاورهایی آلومینیومی هم رنگ با بدنه بوده که با پنهان کردن پیچ ها ، ظاهری یکدست و زیبا به لولا می بخشند.

3-ADJUSTMENTS-With-only-one-hex-spanner-IN300-concealed-hinge-Otlav-01

پیچ های نصب لولا در این مدل برای رگلاژ مورد استفاده قرار نمی گیرند، بنابراین به مرور زمان از استحکام و ایستایی لولا کاسته نمی شود.  شما می توانید پس از نصب درب تنها با استفاده از یک آچار آلن سایز 3 میلی متر ، آن را به میزان 2.0 - + میلی متر به بالا و پایین ، به میزان 1.0 - + میلی متر به چپ و راست و به میزان 1.0 - + میلی متر به عقب و جلو حرکت دهید.
Minimal-Dimensions-IN300-concealed-hinge-Otlav-01


لولا IN300 اوتلاو به راحتی بر روی چهارچوب های باریک نیز قابل نصب است. شما برای نصب این لولا نیاز به برش چهارچوب نداشته و کافیست یک شیار با عمق تنها 21 میلی متر را بر روی آن ایجاد کنید. هم سطح بودن لولا با چهارچوب از دیگر ویژگی های منحصر به فرد این مدل است.



7-JUNCTION-FULCRUMS-No sliding-wear-IN300-concealed-hinge-Otlav-01


حرکت لولا در هنگام باز و بسته شدن در 7 نقطه و با کمک بلبرینگ های بوش نایلونی انجام می گیرد تا با کاهش اصطکاک و جلوگیری از ایجاد ساییدگی ، طول عمر و مقاومت لولا به شکل قابل ملاحظه ای افزایش یابد.
Reversibility-IN300-concealed-hinge-Otlav-01

این مدل لولا در صورتی که در مرکز ضخامت درب نصب شود امکان چرخش درب در راستای محورهای افقی و عمودی را به شما می دهد. بنابراین شما می توانید قبل از نصب درب موقعیت لولا بر روی چهارچوب را به راحتی تغییر دهید.




IN300-concealed-hinge-Otlav-Banner-02

راهنمای انتخاب تعداد لولای مناسب با توجه به ابعاد درب

میزان تحمل وزن لولا ها پارامتریست که نمی توان آن را به طور دقیق تعیین کرد چرا که تمامی ویژگی ها و مشخصات درب ها از قبل مشخص نیستند. علاوه بر ابعاد و وزن درب و تعداد و  موقعیت قرارگیری لولاها ، پارامترهایی مانند نوع و کیفیت مواد مورد استفاده در ساخت چهارچوب ، میزان دقت و تجربه به کار رفته در ساخت و مونتاژ ، محل نصب و تعداد دفعات باز و بسته شدن درب و ... نیز بر میزان تحمل وزن لولاها تاثیر گذارند.

جهت اطلاع از تعداد لولای مورد نیاز برای هر درب از جدول زیر استفاده نمایید.


Load-Capacity-Table-IN300-concealed-hinge-Otlav

راهنمای تعیین موقعیت لولا بر روی درب

Positioning-of-the-hinges-IN300-concealed-hinge-Otlav copy

* در صورت استفاده از مکانیزم آرام بند برای درب ، به مقادیر جدول بالا یک عدد لولا اضافه کنید و حداکثر تحمل وزن لولا را 20 درصد کمتر در نظر بگیرید.

IN300-concealed-hinge-Otlav-Technical-drawing -01

مشخصات فنی

قفل و لولا - یراق درب ساختمانی

  • نوع
    لولا درب
  • جنس
    زاماک
  • ابعاد کالا
    30×30×120 میلی متر
  • وزن کالا
    600 گرم
  • کشور سازنده
    ایتالیا
  • ویژگی ها
    قابل نصب بر روی درب ها و چهار چوب های آلومینیومی و چوبی تخت امکان نصب بر روی درب های دارای مکانیزم آرامبند دارای گواهینامه Fireproof 30’ - UNI-EN 1634-2 (ضد حریق) دارای گواهینامه (European Assessment Document 020001- 01-0405) CE قابلیت رگلاژ در 3 جهت محورهای Z ، Y ، X با استفاده از آچار آلن سایز 3 میلی متر امکان چرخش درب در راستای محورهای افقی و عمودی قبل از نصب استحکام و طول عمر بالا به دلیل استفاده از سیستم بلبرینگ در 7 نقطه بدون سایش ساخته شده از جنس زاماک با مقاومت بالا در شرایط تحت فشار دارای کاورهای آلومینیومی جهت پنهان کردن پیچ ها ظرفیت (2 لولا): 60 کیلوگرم زاویه بازشو درب: 180 درجه
  • لوازم جانبی همراه
    2 عدد کاور آلومینیومی

معرفی لولا مخفی اوتلاو مدل IN300

راهنمای نصب لولا مخفی اوتلاو مدل های IN300 , IN303 , IN305
