  • فرز سنگبری و آهنگری GA9020 ماکیتا :
  • سرعت آزاد 6600 دور در دقیقه
  • قطر سنگ 230 میلیمتر
  • طول دستگاه 473 میلیمتر
  • وزن 4.7 کیلوگرم

 شــرح عملکرد دستگاه فرز آهنگری ماکیتا :

  احتیاط :
پیش از تنظیم کردن ابزار یا بررسی قابلیتهای مختلف آن باید همیشه ابزار را خاموش کرده و آن را از برق کشیده باشید . هنگام قفل کردن ابزار در حالت "روشن" احتیاط کرده و ابزار را محکم بگیرید .

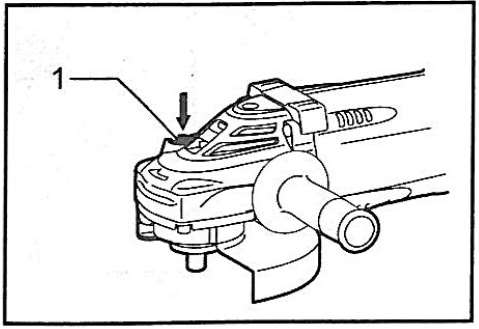

محل قفل محور در تصویر زیر مشخص شده است (1) :

احتیاط :
هرگز موقعی که محور در حال چرخش است قفل محور را فعال نکنید . اگر چنین کنید ابزار آسیب خواهد دید. برای جلوگیری از چرخش محور هنگام سوارکردن یا برداشتن لوازم جانبی و متعلقات ، قفل محور را فشار دهید .

عملکرد قطع و وصل فرز آهنگری ماکیتا :

احتیاط :
همیشه پس از وصل کردن دو شاخه ابزار به برق ، باید کنترل کنید که کلید قطع و وصل آن درست کار می کند و وقتی آن را رها می کنید به وضعیت "خاموش" بر می گردد .
در مواردی که قرار است برای مدت طولانی از ابزار استفاده شود می توان کلید را برای راحتی اپراتور در حالت "روشن" قفل کرد . هنگام قفل کردن ابزار در حالت "روشن" احتیاط کرده و ابزار را محکم بگیرید .

1- کلیـد قطع و وصـل
2- اهــرم قفلـی

برای ابزارهای دارای کلید قفل در وضعیت روشن : برای راه اندازی ابزار کافیست کلید قطع و وصل را بکشید (درجهت B) . برای قطع کار ، کلید قطع و وصل را رها کنید و برای کارکرد پیوسته ، کلید قطع و وصل و کشیده (درجهت B) و سپس اهرم قفل را به داخل فشار دهید (درجهت A) .
برای ابزارهای دارای کلید قفل در وضعیت خاموش : برای اینکه کلید قطع و وصل به طور اتفاقی و ناخواسته کشیده نشود ، یک اهرم قفلی تعبیه شده است . برای راه اندازی ابزار ، اهرم قفلی را به داخل فشار داده (درجهت A) و سپس کلید قطع و وصل را بکشید (درجهت B) . برای قطع کار ، کلید قطع و وصل را رها کنید .
برای ابزارهای دارای کلید قفل در وضعیت روشن و خاموش : برای اینکه کلید قطع و وصل بطور اتفاقی و ناخواسته کشیده نشود ، یک اهرم قفلی تعبیه شده است . برای راه اندازی ابزار ، اهرم قفلی را به داخل فشار داده (درجهت A) و سپس کلید قطع و وصل را بکشید (درجهت B) . برای قطع کار ، کلید قطع و وصل را رها کنید.
برای کارکرد پیوسته ، اهرم قفلی را به داخل فشار داده (در جهت A) ، کلید قطع و وصل را بکشید (در جهت B) و اهرم قفلی را (در جهت A) بیشتر به داخل فشار دهید . برای متوقف کردن ابزار از حالت قفل شده ، کلید قطع و وصل را به طور کامل کشیده (درجهتB) و سپس رها کنید .
تذکر: در مدل های GA7020S ، GA9020S بعد از روشن شدن آرام شروع به کار می کنند . این قابلیت شروع به کار نرم ، عملکرد نرم و آرامتری را تضمین می کند و کمتر باعث خستگی اپراتور خواهد شد .

نصب فرز آهنگری ماکیتا :

احتیاط :
پیش از انجام هرگونه کار بر روی ابزار ، باید همیشه ابزار را خاموش کرده و آن را از برق کشیده باشید .

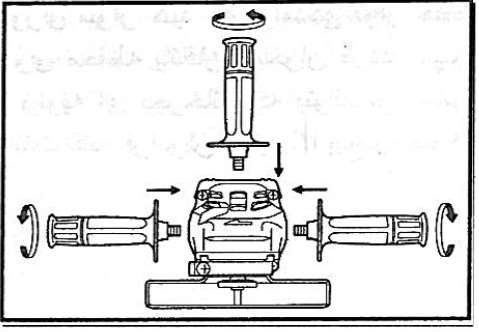

نصب دسته جانبی (دسته)



احتیاط :
همیشه اطمینان حاصل کنید که دسته جانبی پیش از شروع کار محکم در جای خود نصب شده باشد . دسته جانبی را در محلی از بزار که روی شکل نشان داده شده است پیچانده و سفت کنید .

سوارکردن یا برداشتن حفاظ صفحه سنگ ( برای صفحات سنگ دارای مرکز فشرده ، دیسک چندتایی ، سنگ برس سیمی ، سنگ برش ، صفحه سنگ الماسه )

هشدار :
هنگام استفاده از یک صفحه سنگ فرز دارای مرکز فشرده ، دیسک چندتایی ، صفحه سیمی نرم یا برس سیمی حفاظ صفحه سنگ باید طوری روی ابزار سوار شود که سمت بسته حفاظ همیشه به سمت اپراتور باشد .
هنگام استفاده از صفحات برش الماسه ، دقت داشته باشید که فقط باید از حفاظ صفحه مخصوص صفحات برش استفاده کنید . (در بعضی کشور های اروپایی می توان از حفاظ عادی برای صفحات الماسه استفاده کرد . )

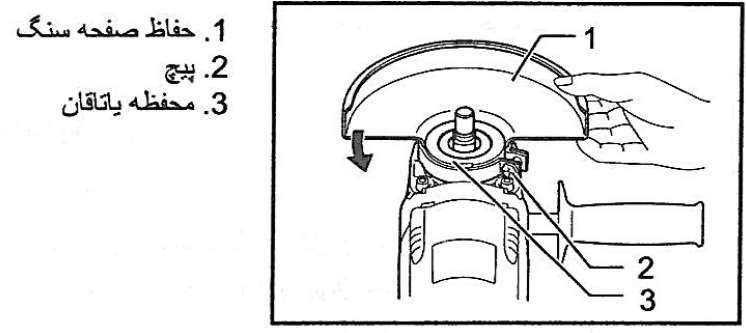

برای ابزار دارای حفاظ صفحه از نوع پیچ قفلی :

حفاظ صفحه سنگ را طوری سوار کنید که برآمدگی نوار حفاظ صفحه سنگ با شکاف روی محفظه یاتاقان همخوان گردد . سپس حفاظ صفحه سنگ را تا زاویه ای بچرخانید که بتواند بر اساس نوع کار ، اپراتور را محافظت کند . فراموش نکنید که پیچ را محکم سفت کنید . برای باز کردن حفاظ صفحه سنگ ، مراحل نصب را به ترتیب عکس فوق انجام دهید .

سوار کردن یا برداشتن صفحه سنگ با مرکز فشرده دیسک چندتایی :



فلنج داخلی را روی محور نصب کنید. صفحه سنگ را روی فلنج داخلی قرار داده و مهره قفلی را روی محور پیچ کنید .
هشدار : هرگز از یک سنگ فرز با ضخامت بیشتر از 6.5 میلیمتر استفاده نکنید .

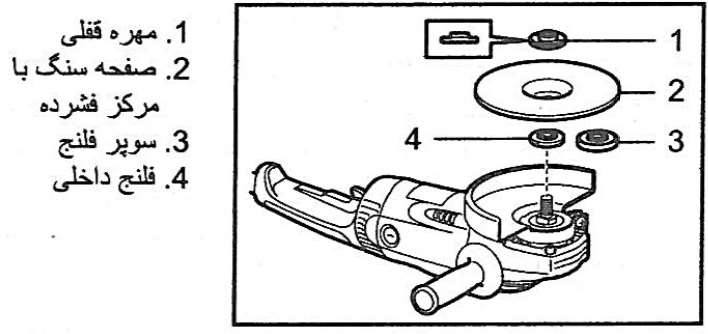

سوپر فلنج :
مدل های GA7020 ، GA9020 دارای سوپر فلنج به صورت استاندارد هستند . برای باز کردن مهره قفلی در مقایسه با مدل های معمولی ، میزان تلاش به 1/3 کاهش می یابد .
فلنج داخلی را روی محور نصب کنید ، صفحه سنگ را روی فلنج داخلی قرار داده و مهره قفلی را در حالی که برآمدگی آن به سمت پایین است (به سمت صفحه سنگ) روی محور پیچ کنید . برای سفت کردن مهره قفلی ، قفل محور را فشار دهید تا محور دیگر نتواند بچرخد ، سپس از آچار مهره قفلی استفاده کرده و محکم در جهت حرکت عقربه های ساعت سفت کنید .

برای باز کردن صفحه سنگ ، مراحل نصب را به ترتیب عکس انجام دهید .

سوارکردن یا برداشتن سنباده گرد :

همیشه فقط از لوازم جانبی سنباده زنی مشخص شده در این راهنما استفاده کنید . اینها را باید جداگانه خریداری کرد.


پد لاستیکی را روی محور نصب کنید . صفحه سنباده را روی پد لاستیکی قرار داده و مهره قفلی را روی محور پیچ کنید . برای سفت کردن مهره قفلی  ، قفل محور را فشار دهید تا محور دیگر نتواند بچرخد ، سپس از آچار مهره قفلی استفاده کرده و محکم در جهت موافق حرکت عقربه های ساعت سفت کنید . برای باز کردن صفحه سنباده مراحل نصب را به ترتیب عکس انجام دهید .

طرز کار با دستگاه فرز آهنگری ماکیتا :

هشدار :
  • هرگز لازم نیست فشاری به ابزار وارد کنید . وزن ابزار فشار مناسب را ایجاد خواهد کرد . زور و فشار وارد کردن بیش از حد می تواند به شکستن خطرناک صفحات سنگ منجر شود .
  • اگر ابزار در حین فرزکاری به زمین افتاده است باید همیشه صفحه سنگ را عوض کنید .
  • صفحه سنگ یا دیسک را هرگز به قطعه کار نکوبید یا نزنید .
  • از در رفتن یا گیر کردن صفحه جلوگیری کنید ، بخصوص اگر بر روی گوشه ها ، لبه های تیز و مانند آنها کار می کنید . این کار می تواند به از دست رفتن کنترل و پس زدن منجر شود .
  • هرگز با این ابزار از تیغه های چوب بری یا سایر تیغه اره ها استفاده نکنید . این تیغه ها در صورت استفاده روی سنگ فرز مرتبا ضربه خواهند زد و از کنترل خارج می شوند که در نتیجه منجر به جراحت شخصی می شود .
احتیاط :
  • اگر ابزار با قطعه کار در تماس است هرگز آن را روشن نکنید چون می تواند باعث جراحت دیدن اپراتور شود
  • همیشه در حین کار از محافظ چشم یا محافظ صورت استفاده کنید .
  • بعد از پایان کار باید همیشه ابزار را خاموش کرده و پیش از اینکه آن را زمین بگذارید ، منتظر بمانید تا صفحه سنگ به توقف کامل برسد .

عملیات فرز کاری و سنباده زنی ماکیتا :
همیشه ابزار را محکم بگیرید و یک دست خود را روی دسته عقبی و دست دیگر را روی دسته جانبی قرار دهید. ابزار را روشن کرده و صفحه سنگ را روی قطعه کار استفاده کنید . به طور کلی باید زاویه بین ابه صفحه یا دیسک و سطح قطعه کار را در حدود 15 درجه حفظ کنید .
در طول مرحله آب بندی یک صفحه سنگ جدید ، فرز را در جهت B به کار نبرید چون قطعه کار را خواهد برید . بعد از اینکه لبه صفحه سنگ بر اثر استفاده کمی سابیده شد می توانید از آن در هر دو جهت AوB استفاده کنید.

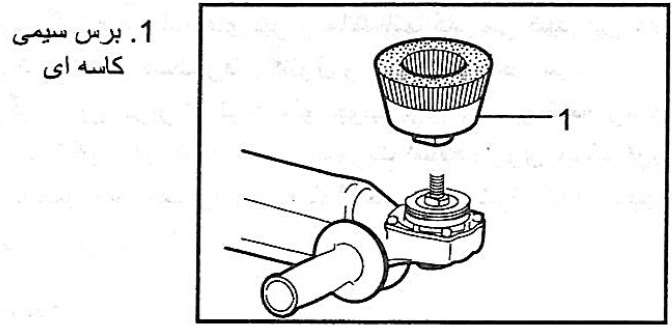

عملیات با برس کاسه ای (وسیله جانبی اختیاری)

احتیاط :
  • کارکرد برس را با روشن کردن ابزار بدون بار امتحان کنید ، حتما دقت کنید که هیچکس جلوی برس یا در راستای آن نباشد .
  • از برسی که آسیب دیده یا بالانس نیست استفاده نکنید . استفاده کردن از برس های آسیب دیده خطر جراحت بر اثر تماس با سیم های شکسته برس را افزایش می دهد .

ابزار را از برق کشیده و آن را بر عکس بگذارید تا بتوانید به راحتی به محور آن دسترسی داشته باشید . کلیه وسایل جانبی و متعلقات روی محور را باز کنید . برس سیمی کاسه ای را روی محور قرار داده و با آچار ارائه شده سفت کنید. هنگام استفاده از برس ، از وارد کردن فشار بیش از اندازه خودداری کنید چون باعث خم شدن بیش از حد سیم ها و شکستن پیش از موعد آنها خواهد شد .

نگهداری

احتیاط:
  • همیشه پیش از بازدید ابزار یا انجام هرگونه کار نگهداری ، ابزار را خاموش کرده و دو شاخه آن را از برق بکشید .
  • هرگز از بنزین ، تینر ، الکل و مواد مشابه استفاده نکنید . امکان تغییر رنگ ، تغییر شکل و یا ترک خوردگی وجود خواهد داشت.
ابزار و مجراهای تهویه هوای آن باید تمیز نگهداری شوند . مجراهای تهویه هوا را به طور مرتب یا هر موقع مجراهای تهویه هوا دچار گرفتگی شدند تمیز کنید .



تعویض زغال فرز آهنگری ماکیتا :

هنگامی که نوک عایق زرینی داخل زغال لخت شده و با کموتاتور تماس می یابد ، به طور خودکار باعث قطع کار موتور خواهد شد . اگر چنین حالتی رخ داد باید ذغال را عوض کنید . زغال ها را تمیز نگهداری کنید به طوریکه براحتی در نگهدارنده خود قرار بگیرند . هر دو زغال باید همزمان عوض شوند . فقط از زغال های یکسان و کاملا مشابه استفاده کنید .

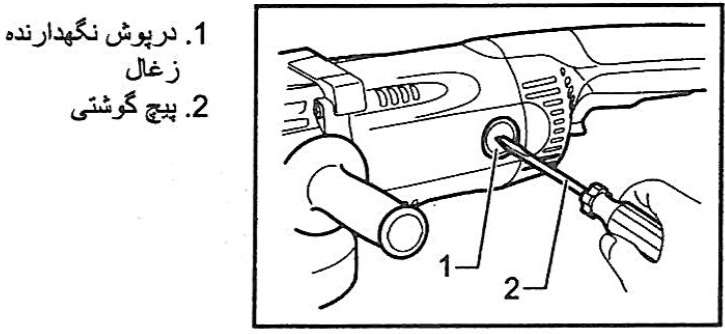

برای برداشتن درپوش نگهدارنده زغال از یک پیچگوشتی استفاده کنید . زغال های فرسوده را بیرون آورده و زغال های جدید را به جای آنها گذاشته و درپوش های نگهدارنده زغال ها را قرار دهید .


به منظور حفظ ایمنی و اطمینان پذیری دستگاه ، تعمیرات ، کارهای نگهداری و یا تنظیمات باید توسط مراکز خدمات مجاز ماکیتا و فقط با استفاده از قطعات یدکی اصل ماکیتا انجام شوند .
تاریخ درج :  1390/03/16 تاریخ آخرین به روز رسانی :  1396/01/31 تعداد نمایش : 6009
  مشخصات کلی فرز سنگبری  GA9020
نوع صنعتی
طول دستگاه (mm)
473
قطر صفحه
230 میلیمتر
وزن 4.7 کیلو گرم
رنگ سبز- مشکی
  مشخصات فنی
سرعت آزاد (دور در دقیقه)
6600
توان دستگاه (وات) 2200
   امکانات
عایق دوبل
کنترل سرعت
ترمز الکترونیکی
کلاچ ایمنی
کنترل استارت
مکش گرد و غبار
کنترل سرعت الکترونیکی
کیف مخصوص حمل
گارانتی
(یک سال شرکت تیوا)
